佐航BYQ3320變壓器直流電阻測試儀適用于220kV/150MVA及以下主變、配電變壓器

對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

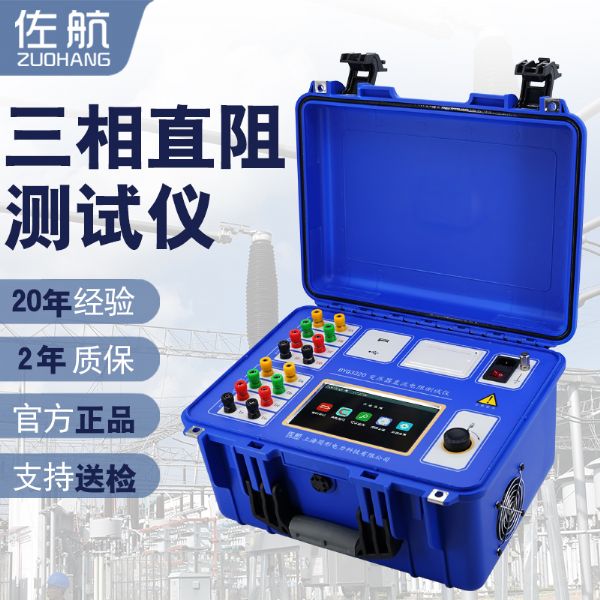

佐航BYQ3320變壓器直流電阻測試儀是集助磁法測試、三相測試（ Yn ，Y 、△）和 消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。

1，主要技術參數

1）輸出電流：單相 20A、10A、5安、1A、0.1A、10mA、<1mA

三相 10A+10A、5安+5安、1A+1A、0.1A+0.1A

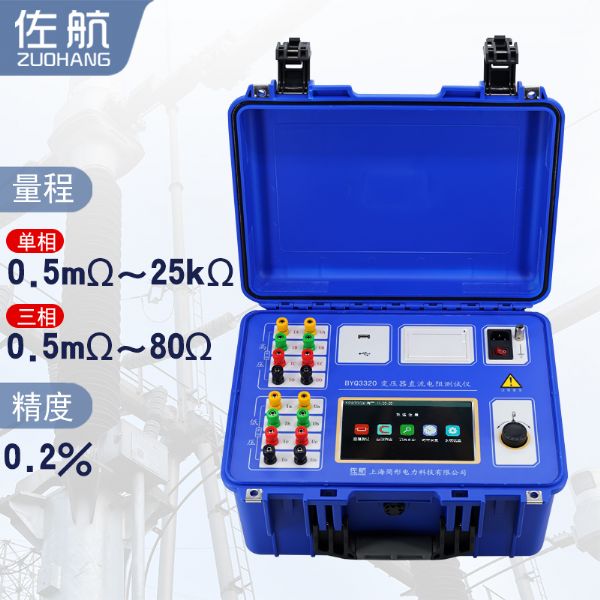

2）測量范圍：0.5mΩ～25kΩ

3）準確度：±(讀數×0.2%+2 個字)

4）工作電源：AC220V±10%

5）分辨率：0.1uΩ

6）設置11個電流檔位

2，主要功能特點

1）對于 Yn 型、Y 型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。

2）測試電源zui高輸出電流 20A，測試范圍廣，滿足絕大多數變壓器的測試需求；并且具有消磁功能，可減小大電流測試時變壓器剩磁大的危害。

3）測試過程可自動計算 5S、15S、30S 內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。

4） 儀器具有反電動勢保護、斷線保護和斷電保護等多種保護功能。

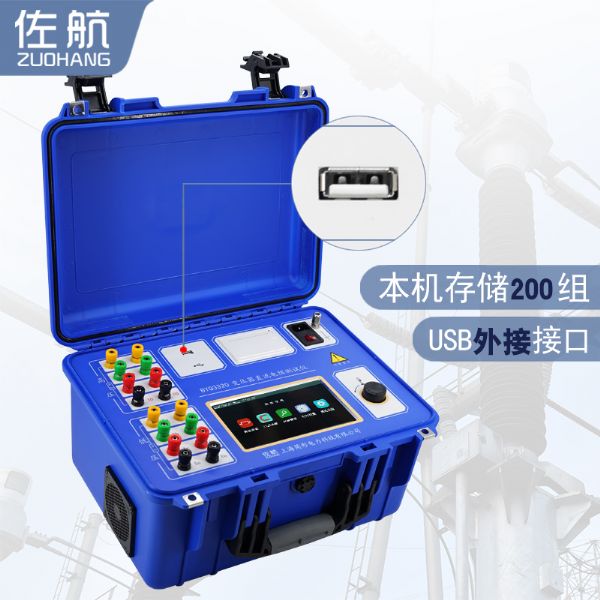

5）儀器配有熱敏打印機，本機存儲數據 200 條，支持優盤海量存儲。

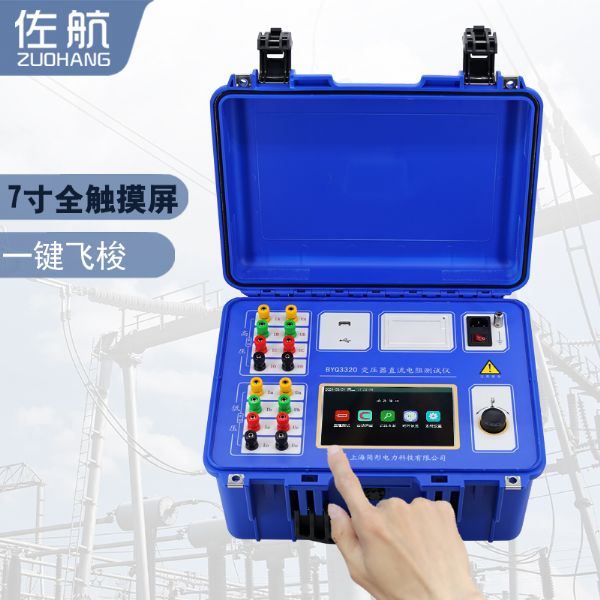

6）工業級7寸真彩大屏顯示，清新簡約顯示風格設計，全觸控操作，為您創建舒適便捷的人機交互體驗。

7）一次接線可高低壓三相同測。
